D325f-SDR: 将旧款LG手机中的蜂窝调制解调器转换为SDR功能
技术分享
来源:RTL-SDR 软件无线电博客
作者:admin
时间:2026-10-27
浏览:6

感谢Logan Zarov撰写并分享了D325f-SDR项目的相关信息。该项目能够将旧款LG D325(L70 Dual)安卓手机中的蜂窝调制解调器转换为软件定义无线电设备。这是利用人工智能技术将无线设备转化为软件定义无线电设备的系列项目之一。最近我们还看到了ESP-SDR、W1700K-SDR、BirrariaSDR以及LR2021LoRa-SDR等项目。从现在开始,我们将这些新发现的软件定义无线电设备称为“隐藏式软件定义无线电设备”:这类设备属于普通射频设备,但隐藏着未被充分利用的功能。

要激活D325f-SDR模式,需要让手机处于已root状态,并运行LineageOS 14.1操作系统,同时使用TWRP恢复模式和自定义内核。随后,会在手机的Qualcomm MSM8610调制解调器上的固件中进行一个小规模的修改,从而能够以7.68 MS/s的速度将原始的8位IQ样本流式传输到共享内存缓冲区中。之后,基于Dennis Mantz开发的RF Analyzer应用程序可以在手机上显示频谱图、瀑布图,并实现对AM、FM、SSB和CW信号的解调处理。

调谐过程是通过接入调制器的内置PLL计算模块来实现的。Logan已经确认在1.7到2.17的频率范围内能够实现PLL锁定,并且还成功接收到了一个频率为1875的蜂窝基站下行信号。为了将信号强度降至800以下,该应用程序采用了一种巧妙的方法:它利用手机自身的蓝牙发射器产生一个位于2.4 GHz频段的载波,然后利用这个载波作为混频器。在这种模式下,Logan成功接收到了FM广播信号、频率为551.25的模拟电视信号,以及频率在8到15之间的短波AM信号,其中包括频率为14.970的语音信号。

在硬件改造方面,B8和B1射频旁路线被连接到手机的3.5毫米耳机插孔上,而天线则通过自制的SMA转3.5毫米适配器进行连接。

洛根明确指出了设备的局限性。目前,该设备仅在一个手机上进行了测试,相关的灵敏度数据也尚未公布。调制解调器端的缓冲区长度仅为8毫秒左右,因此当CPU负担过重时,数据流可能会中断。此外,蓝牙载波传输技术也尚未得到充分测试。我们注意到,该设备会在800 MHz以下频段主动发送蓝牙信号,这可能会违反蓝牙模块的认证要求,从而使其无法合法使用这一频段。

该代码的来源是开源的,遵循GPL-3.0或更高版本许可证,可以在GitHub上找到相关代码。Logan还详细描述了该软件的工作原理,包括智商分析功能,并分享了原始的智商测试数据。

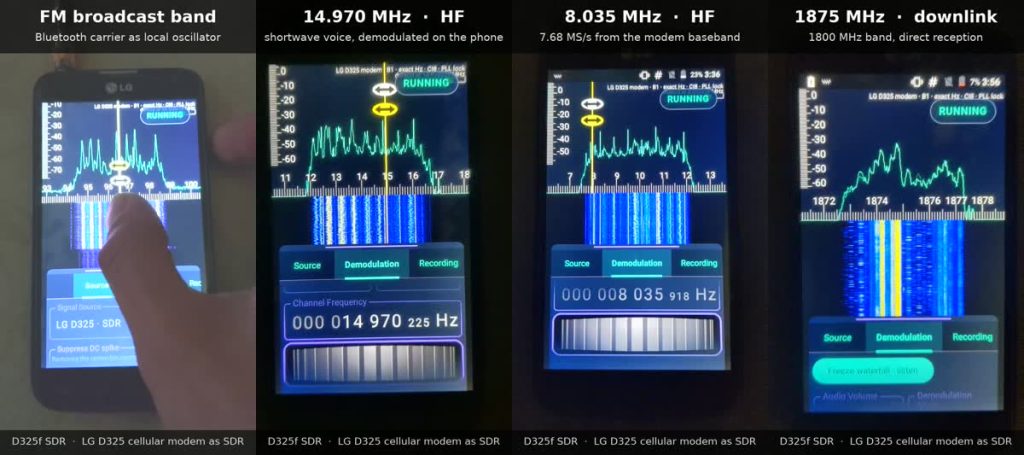

D325f-SDR Running on an LG D325 with SMA Antenna Adapter

D325f-SDR 在配备SMA天线适配器的LG D325上运行

https://www.RTL-SDR.com/wp-content/uploads/2026/10/d325f-SDR-demo.mp4

人工智能声明:该项目说明,代码开发和文档编写过程中使用了人工智能工具进行辅助。
